在pcba加工中，電阻是所有電子裝置中應用最為廣泛的一種電子元件。它是一種線性元件，在電路中主要用途有：限流、降壓、分壓、分流、偏置等。下面雅鑫達電子的技術員就給大家介紹PCBA加工中的常用電子元器件—電阻。
1、參數識別：
電阻的基本單位是歐姆,通常用字母Ω表示。倍率單位有：千歐(KΩ),兆歐(MΩ)等。換算方法是：1兆歐=1000千歐=1000000歐
標注電阻的方法有3種,即直標法、色標法和數標法。
2、標注方法：

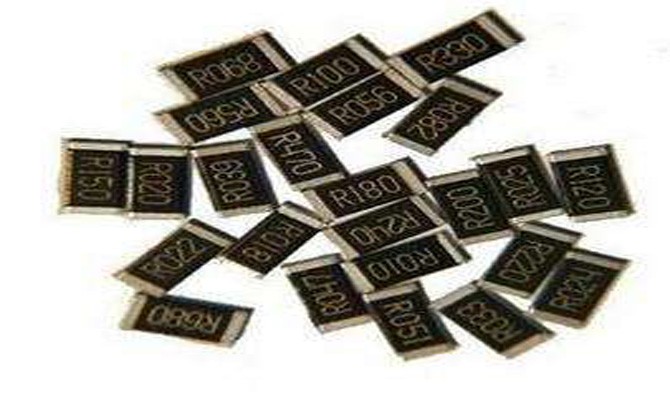

（1）數標法
主要用于貼片電阻等小體積的電阻。
如：472 表示 47×100Ω(即4.7K);
104則表示100K；
8R2則代表8.2Ω，R代表小數點。
還有一種需要查E-96乘數代表碼才能讀出準確數值。
如：47E 表示47通過查代碼得出301，E代表10000，所以47E代表3.01MΩ。

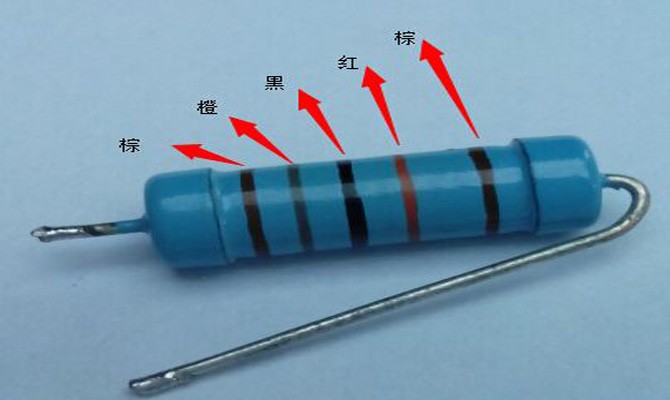

（2）色標法
色標法主要用于色環電阻等插件電阻。按色環數量通常分為四色環電阻和五色環電阻。通常使用四色環電阻，但五色環的電阻精度更高。
讀數時，先確定色環電阻的最后一環。色環電阻的最后一環比其他環要粗，距離其他環更遠。金環、銀環是最后一環。
四色環電阻的前兩位為有效數字，第三環代表倍率，最代表誤差。
如紅、黑、黑、棕（末環）代表20*1=20Ω，允許偏差±1%的色環電阻。
色標位置和倍率關系如下表所示：
顏色 | 有效數字 | 倍率 | 允許偏差(%) |
銀色 | / | x0.01 | ±10 |
金色 | / | x0.1 | ±5 |
黑色 | 0 | +0 | / |
棕色 | 1 | x10 | ±1 |
紅色 | 2 | x100 | ±2 |
橙色 | 3 | x1000 | / |
黃色 | 4 | x10000 | / |
綠色 | 5 | x100000 | ±0.5 |
藍色 | 6 | x1000000 | ±0.2 |
紫色 | 7 | x10000000 | ±0.1 |
灰色 | 8 | x100000000 | / |
白色 | 9 | x1000000000 | / |
在pcba加工中，準確的識別電阻的種類，不僅可以提高工作效率，也能保證產品質量。追求高質量的產品是雅鑫達和您共同的追求。
